特种光纤熔接机
FSM-100系列

特种光纤熔接机
FSM-100系列

藤仓特种工光纤熔接机FSM-100系列拥有自主创新技术以应对快速发展的工厂生产以及研究开发应用领域的相关熔接需求。
FSM-100系列熔接机的各种功能可以让操作人员使用各种各样的特种光纤，例如大芯径光纤，保偏光纤等以对应新型的熔接方式。

产品差异

拥有专利的“分离式V型槽”以及电极棒系统能够在等离子区域内灵活的移动。

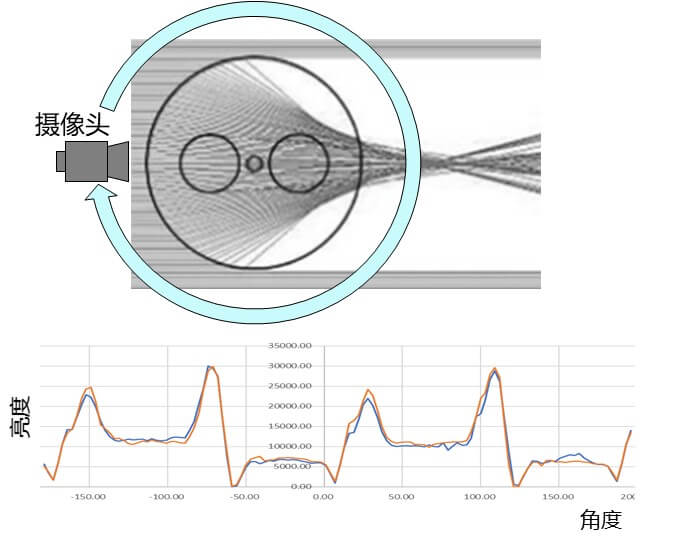

侧面观测　仅FSM-100P/-100P+系列

Panda模式

与保偏光纤的亮度数据进行匹配

IPA模式 IPA/IPA2

新增加

Interrelation Profile Alignment

采集每一个角度的亮度数据并对左右两侧光纤的相关性进行匹配

端面观测　仅FSM-100+系列

通过导入LED照明的方式来观测光纤的端面

FSM-100提供三种功率校正的方式，125um光纤以及大芯径光纤都可以使用。

FSM-100系列熔接机可以同时显示熔接完成后的影像以及熔接过程中的热成像，这两种估算方式以达到最精准的估算损耗。

Cold splice image

Warm splice image

熔接机的固件可以通过互联网升级。并且可以通过和电脑连接上传以及下载数据。
GPIB连接提供功率计反馈功能以进行对准。

标准配置
项目	型号	FSM-100P	FSM-100M	FSM-100P+	FSM-100M+
熔接机本体	FSM-100P	1pc	ー	ー	ー
	FSM-100M	ー	1pc	ー	ー
	FSM-100P+	ー	ー	1pc	ー
	FSM-100M+	ー	ー	ー	1pc
携带箱	CC-27	1pc
光纤夹具	FH110-250	1pair
	FH110-250-EV	ー		1pair
	FH110-400	1pai	ー	1pair	ー
	FH110-400-EV	ー		1pair	ー
交流适配器	ADC-15	1pc
交流电源线	ACC-xx	1pc: ACC-01: Japan, -02: USA, -03: UK, -04: EU, -05: Australia
电极棒	ELCT2-25	2pairs （1pair for 备用）		ー
	ELCT3-25	ー		1pair （配备）
	ELCT3-25-LDF	ー		1pair （备用）
端面观察光源	EV-LS01	ー		2pcs
USB数据线	USB-01	1pc
灰尘清洁棒	DCS-01	1pc
电极棒清洁装置	EC-02	ー		1pc
警告和注意事项	W-100MP-E	1pc
操作手册	M-100MP-E	1pc
熔接报告	SR-01-E	1pc

选配件
项目	型号	备注
光纤夹具	FH110-xxx FH110-xxx-EV	xxx: 涂覆层直径 60, 100, 125, 150, 180, 210, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800,1900, 2000 -EV是用于端面观察系统的光纤夹具
光纤夹具	FH-40-LT900	适用于涂覆层为900μm的松套管光纤
光纤切割刀	CT110/111	包层直径: 80到250μm, 切割长度: 3到40 mm,可以进行最大到15度的角度切割
	CT114	包层直径: 80到600μm, 切割长度: 5到40 mm
	CT115	包层直径: 80到1250μm, 切割长度: 5到40 mm
	CT116	包层直径: 80到1250μm, 切割长度: 5到40 mm, 可以进行最大到15度的角度切割
	CT52	包层直径: 125μm, 切割长度: 3到5, 8到10 mm
	CT58	包层直径: 80μm, 切割长度: 3到5, 8到10 mm
光纤剥除钳	RS02/03	包层直径: 125 μm, 涂覆层直径 200到400 μm
	RS03-80	包层直径: 80μm, 涂覆层直径 150到250μm
	PCS-100	适用于聚酰亚胺光纤
超声波清洗机	USC-03	―
涂覆机	FSR115/116/117	可选模具尺寸: 195 μm, 255 μm, 280 μm, 450 μm, 670 μm, 1000 μm
热缩套管	FP-, FPS-系列
