Mantelzentrierendes
Fusionsspleissgerät
45SKit

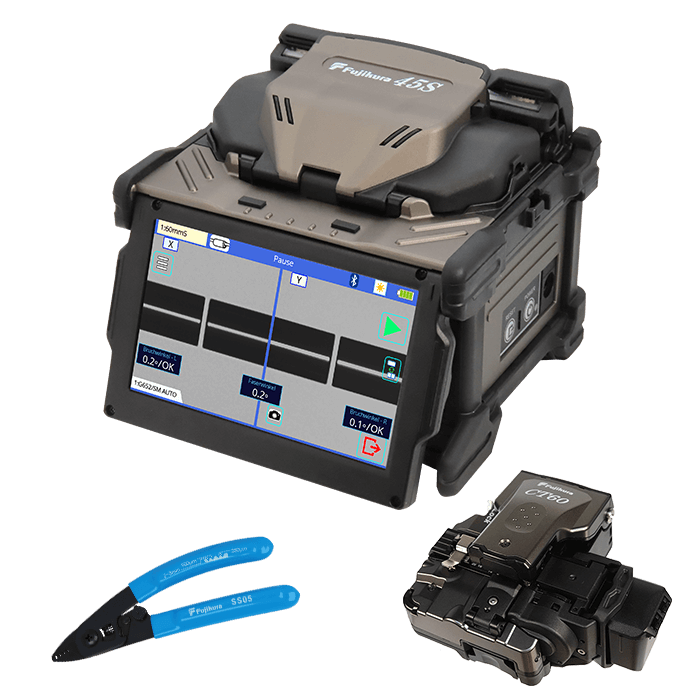

Der 45S ist der unverzichtbare Spleißer auf der Basis der Active Clad Alignment Tehcnilogy mit den Merkmalen: schneller Betrieb, benutzerfreundliches Design, vielseitige Funktionalität und gleichbleibende Qualität.
Eigenschaften
Faster operation
■Simultane Faservorbereitung
Die Faservorbereitung vom Abmanteln über das Brechen bis hin zum Einsetzen in das Spleissgerät, wird normalerweise für die linke und die rechte Faser separat gemacht. Der Workflow des 45S macht Schluss damit. Die simultane Vorbereitung beider Fasern wird durch angepasste Werkzeuge ermöglicht. Die neue Abstreifzange SS05 hat Öffnungen für zwei 250µm Fasern, die neue Faserklemme AD16 des CT50 ermöglicht das Brechen zweier Faser gleichzeitig und der neue durchdachte Mechanismus im Fujikura 45S lässt die Faserklammern schließen sobald die Fasern eingelegt werden.
●Simultanes Abmanteln der Fasern
Die Abstreifzange SS05 hat 4 Öffnungen: ① für 2,3mm, ② für 900µm, ③④ je für 250µm Fasern.
Mit den Öffnungen ③ & ④ lassen sich zwei 250µm Fasern simultan abmanteln.
Faser Abstreifzange SS05
●Simultanes Brechen der Fasern
Die neue Faserklemme AD16 des Trenngeräts CT50 im Spleissplatz 45S bietet 2 Rillen. Daher lassen sich 2 Fasern gleichzeitig einlegen und brechen.
Glasfasertrenngerät CT50
●Simultanes Einsetzen der Fasern
Zuvor mussten beide Hände benutzt werden, um die Faser sauber einzulegen und die Faserklammer zu schließen. Dank eines neuen Mechanismus, schließt das 45S die Faserklammern automatisch beim Einlegen der Fasern, was eine Ein-Hand-Bedienung erlaubt. So können beide Fasern gleichzeitig eingelegt werden.
Neuer Klemmmechanismus
Vorgänger
Zwei-Hand-Bedienung
45S
Ein-Hand-Bedienung
45S
Simultanes Einlegen beider Fasern
■Schnelleres Faserhandling
Das 45S ist mit einer Verbindung zwischen Faserklammern und Windschutz ausgestattet, die dafür sorgt, dass die Faserklammern sich öffnen, sobald der Windschutz geöffnet wird. Es gibt deshalb auch Rückhalteklammern, die verhindern, dass die Faser dabei herausspringen kann. Diese Rückhalteklammern öffnen sich beim Herausnehmen der gespleissten Faser.
Verriegelungsmechanismus mit Faserklemme
Faserrückhalteklammer
Faserrückhalteklammer
■Schnellere Heizzeit
Die Heizung zum Schrumpfen der Verstärkungshülse ist so
konzipiert, dass die Verstärkungshülse zwischen zwei Heizungen
auf der Vorder- und Rückseite zu erwärmen.Es verkürzt 15% der
Heizzeit im Falle der Verwendung von FP-03 Hülse.
*Gemessen bei Raumtemperatur mit angeschlossenem Netzteil. Die Heizzeit wird gemessen vom Startsignalton bis zum Endsignalton. Die durchschnittliche Heizzeit variiert in Abhängigkeit von Umweltbedingungen, Spleissschutztüllen und Akkuladezustand. Außerdem in Abhängigkeit vom Gebrauch des Spleissgeräts..
■30% Schneller als das Vorgängermodell
Vor allem dank des verbesserten Workflows in der Faservorbereitung, des verbesserten Handlings durch die automatisch öffnende Faserklammern und des schnelleren Heizzyklus’ ist das 45S rund 30% schneller als ein 41S+.
Ergonomisches Design
■Einstellbarer LCD Monitor
Das 45S ist mit einem einstellbaren 4,95” LCD Farbmonitor ausgestattet, um aus jedem Blickwinkel und auch bei Sonnenschein optimale Ablesbarkeit zu gewährleisten.
■Einfache Positionierung des Schrumpfspleissschutzes
Der Abstand zwischen den äußeren Kanten der Faserklemmen beträgt 60mm wie im linken Bild zu sehen.
Das ermöglicht eine leichte Positionierung der Spleissschutztüllen, so dass der Spleisspunkt genau in der Mitte positioniert wird.
Für andere Spleissschutztüllenlängen können Sie sich an der Skala des Ofens orientieren.
■Leicht entnehmbarer Akku
■Weniger Grundfläche
Der Akkutausch geht auch im Feld leicht und komfortabel.
Die kubische Form reduziert die benötigte Standfläche, so dass sich der Arbeitsbereich des Anwenders vergrößert.
Vorgänger
40% weniger Grundfläche
45S
■Leicht entnehmbarer Akku
Der Akkutausch geht auch im Feld leicht und komfortabel.
■Weniger Grundfläche
Die kubische Form reduziert die benötigte Standfläche, so dass sich der Arbeitsbereich des Anwenders vergrößert.
Vorgänger
45S
40% weniger Grundfläche
Vielseitigkeit und Funktionalität
■Gerätekoffer mit Arbeitsplattform
Der Koffer des 45S bietet verschiedene Arbeitsmöglichkeiten.
Arbeitsbeispiel 1
Koffer öffnen und direkt mit der
Arbeit beginnen.
Arbeitsbeispiel 2
Die Arbeitsplattform entnehmen und auf dem Kofferdeckel arretieren.
Wenn die Arbeitsplattform aus dem Koffer entnommen wird, kann sie erweitert werden. Sobald Sie den serienmäßigen Riemen befestigen, erhalten Sie einen transportablen Arbeitsplatz. Für maximale Sicherheit wird der Riemen seitlich am Spleissgerät befestigt.
Sicherer Arbeitsplatz
Mit ihrem Gürtel können Sie die Stabilität
Konsistente Qualität
■Active Fusion Control
Das 45S ist mit Fujikuras Active Fusion Control Technologie
ausgestattet, die das Wärmebild während der Lichtbogenentladung kontrolliert und steuert. Das Ergebnis ist eine von äußeren Einflüssen unabhängige Spleissdämpfung.
●Kontrolle der Faserendfläche
Eine schlechte Faserendfläche ist normalerweise Ursache für schlechte Spleissdämpfungen. Das 45S ist in der Lage, den Lichtbogen an die Bruch- (winkel-) qualität anzupassen. Diese Funktion reduziert die Spleissdämpfung.

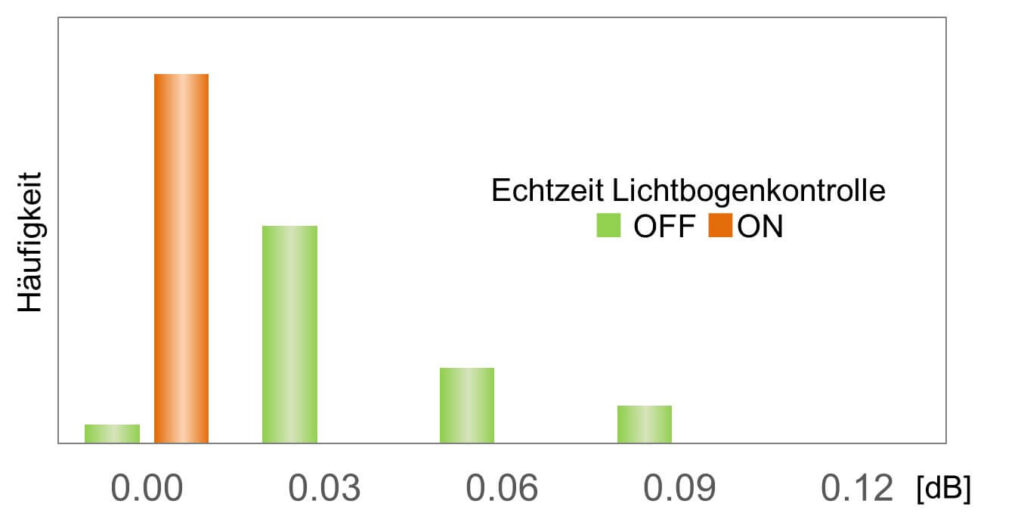

Spleissdämpfung nach Bruchwinkel: 3°<θ<5°
*Fujikura Testergebnis mit ITU-T G652 Fasern gemessen mit der Rückschnitt Methode.
Die Spleissdämpfung kann sich durch wechselnde Umweltbedingungen verändern.
●Echtzeit Lichtbogenkontrolle
Das 45S analysiert das Faserbild während des Spleissvorgangs in Echtzeit. Das hilft, die Spleissdämpfung von den Umweltbedingungen unabhängig zu machen und zu optimieren.
Das ermöglicht auch die s.g. Warm Splice Image (WSI) Technologie. WSI analysiert die Faser während des Spleissvorgangs und bietet eine genaue Spleissdämpfungs-ermittlung. So erhalten Sie immer korrekte Werte, obwohl das 45S ein mantel-zentrierendes Gerät ist.
Analyse des Faserbildes während des Spleissens
Analyse des Faserbildes während des Spleissens
Das ermöglicht auch die s.g. Warm Splice Image (WSI) Technologie. WSI analysiert die Faser während des Spleissvorgangs und bietet eine genaue Spleissdämpfungs-ermittlung. So erhalten Sie immer korrekte Werte, obwohl das 45S ein mantel-zentrierendes Gerät ist..
■Active Blade Management

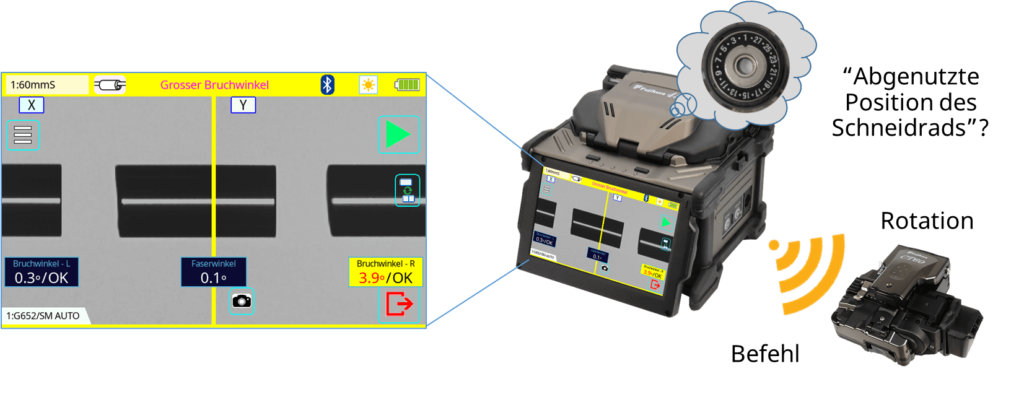

Das 45S kontrolliert den Zustand des Messers im Trenngerät CT50 mithilfe drahtloser Kommunikation. Sobald das 45S entscheidet, dass eine Position abgenutzt ist, gibt es dem CT50 den Befehl, es auf eine neue Position einzustellen, um eine gleichbleibend hohe Trennqualität zu gewährleisten.
Additional features
■Splice+ app
Die Splice+ App ermöglicht ein komfortables Management des Spleissgeräts mithilfe der Bluetooth Schnittstelle.
●Smart Lock

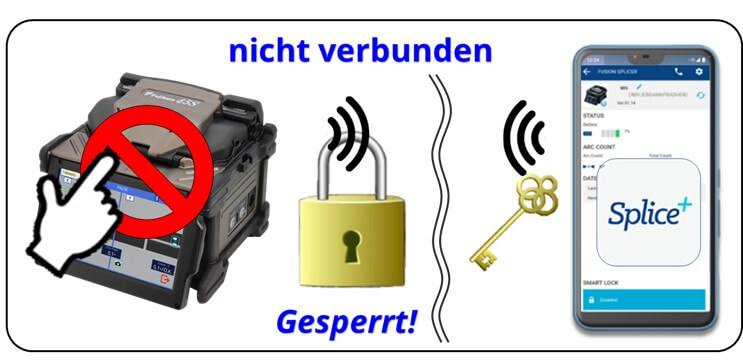

Eine Unterbrechung der Funkverbindung zwischen
dem 45S und Ihrem Smartphone, kann das Spleißgerät blockieren, um eine missbräuchliche Benutzung oder einen Diebstahl zu verhindern.
●Data Management

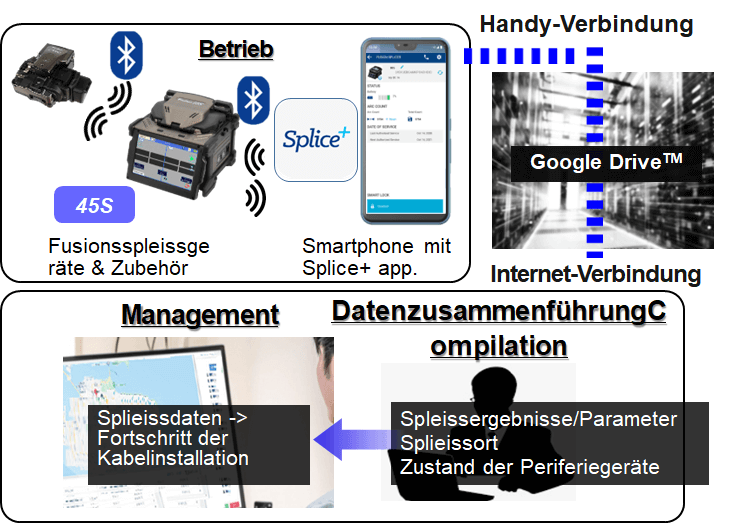

Die Datenmanagement Funktion erhält Daten vom Spleissgerät und sichert sie in der Cloud. Die Spleiss-daten können mithilfe des GPS Ihres Smartphones georeferenziert werden. Das dient der Arbeitsplanung.
Sie finden die Splice+ App im Google Play und im Apple App Store.
Anmerkung: Bluetooth® Zeichen und Logos sind registrierte Handelsmarken von Bluetooth SIG, Inc.
Google Drive ist eine Handelsmarke von Google LLC.
Anmerkung:
Bluetooth® Zeichen und Logos sind registrierte Handelsmarken von Bluetooth SIG, Inc. Google Drive ist eine Handelsmarke von Google LLC.
