Glasfasertrenngerät
CT52/58
Das CT52 ermöglicht auch freie Faserlängen von 8 mm mit 900 μm Fasern und sogar 3 mm mit 250 μm und 400 μm beschichteten Fasern.
Das Trenngerät CT58 ist vorgesehen für Glasfasern mit 80 μm Cladding-Durchmesser.
Produkt Varianten
| CT52 | CT58 |
Aussehen |  |  |
Cladding Durchmesser | 125μm | 80μm |
Freie Faserlänge mit FH-100 | 3 bis 10mm (Standard 9mm) | 3 bis 10mm (Standard 9mm) |
Eigenschaften
Active Blade Management Technologie

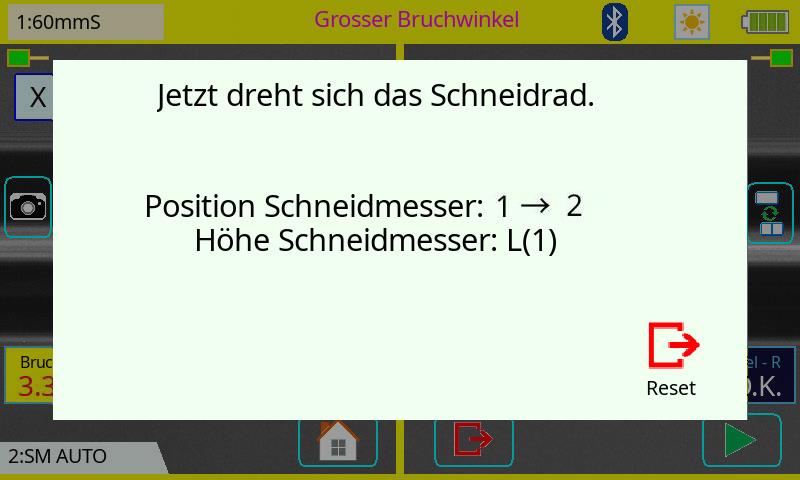

1. Automatische Schneidraddrehung

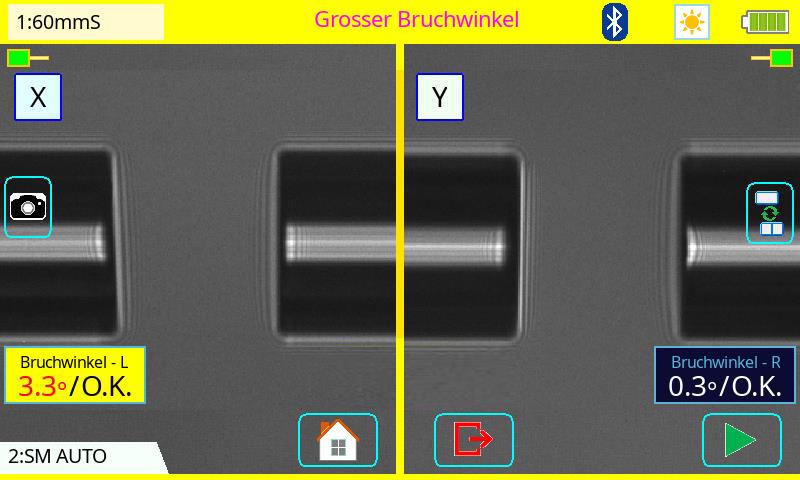

Das Spleissgerät und das Trenngerät CT52/58 verfügen über eine drahtlose Datenverbindung. Diese Eigenschaft ermöglicht eine automatische Schneidraddrehung, wenn das Spleissgerät das Schneidrad als abgenutzt einstuft.
Motorisiertes Schneidrad

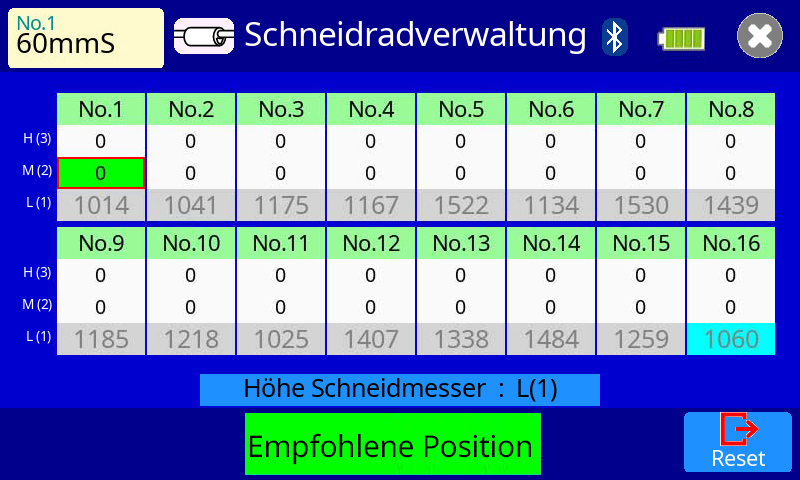

2. Schneidrad Lebensdauer-Management

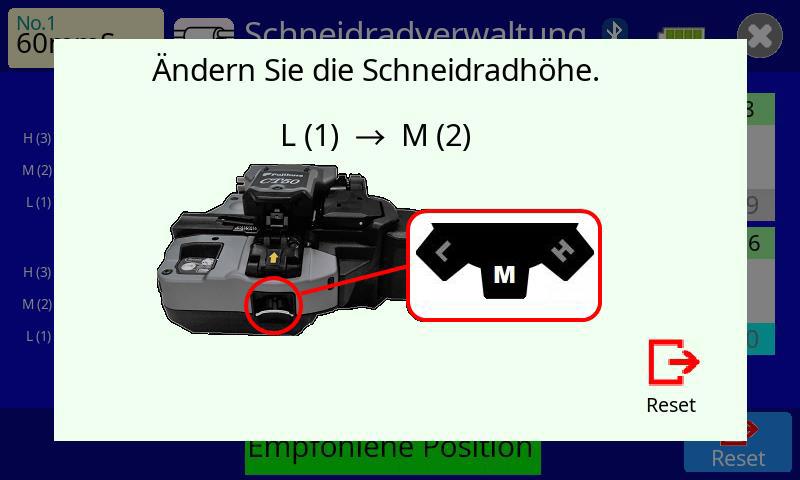

Das Spleissgerät zeigt die verbleibende Lebensdauer des Schneidrads an und informiert den Benutzer, wenn eine neue Höheneinstellung des Schneidrads erforderlich wird.
Anwenderfreundlich
1. Einfache Wartung
Das CT52/58 verfügt über ein vom Benutzer wechselbares Schneidrad und Gummibacken, deshalb besteht keine Notwendigkeit das Gerät für einen Wechsel zum Service einzuschicken.
Benutzer wechselbare Gummibacken
Benutzer wechselbares Schneidrad
2. EINFACHER ZUGANG & länger abisolierte Fasern
Das CT52/58 lässt sich 100 Grad weit öffnen für einen einfachen Zugang und kann länger abisolierte Fasern aufnehmen als die Vorgängermodelle.
3. Ein-Schritt-Bedienung
Das CT52/58 trennt und transportiert den Faserrest ab in nur einem Bedienschritt.
Faser platzieren
Trennen
Fertig
| Spezifikationen | |||
| Artikel | Spezifikationen | ||
| CT52 | CT58 | ||
| Verwendbare Faser | Fasertyp | Singlemode Glasfaser | |
| Multimode Glasfaser | |||
| Faserzahl | Einzelfaser | Einzelfaser | |
| Cladding | Ca. 125μm | Ca. 80μm | |
| Applicable coating | Faserklemme Faserauflage | AD-10-M24 : Max. 900µm Coating AD-50 : Max. 3mm Coating | nicht verwendbar. |
| Faserhalter | Coating : Abhängig vom Spleissgerät | ||
| Freie Faserlänge | Faserhalter | Ca. 8 bis 10mm, Standard 9mm | |
| Bruchwinkel*1 | Einzelfaser | Typ. 0,3 bis 0,9 Grad | |
| Lebensdauer*2 | Ca. 60.000 Fasertrennungen | ||
| Physikalische Größen | Größe B | Ca. 117mm ohne Projektion *3 | Ca. 78mm ohne Projektion *3 |
| Größe T | Ca. 94mm ohne Projektion *3 | Ca. 94mm ohne Projektion *3 | |
| Größe H | Ca. 59mm ohne Projektion *3 | Ca. 59mm ohne Projektion *3 | |
| Gewicht | Ca. 306g inklusive Batterie und AD-10-M24 | Ca. 259g Inklusive Batterie | |
| Umweltbedingungen | Temperatur | Betrieb : 0 bis 50 °C | Betrieb : -10 bis 50 °C |
| Lagerung : -40 bis 80 °C | |||
| Feuchtigkeit | Betrieb : 0 bis 95%RH nicht kondensierend | ||
| Lagerung : 0 bis 95%RH nicht kondensierend | |||
| Batterie | 2 Stück LR03, AAA Trockenbatterie | ||
| Drahtlose Schnittstelle*4 | Bluetooth 4.1 LE | ||
| Gewinde für Stativ | 1/4-20UNC | ||
| Weitere Eigenschaften | Schneidrad Rotation | Manuelles Verstellrad | |
| Manuelles Verstellrad | |||
| Tauschbare Teile | Schneidrad | ||
| Auslösehebel | |||
Anmerkung
*1:Gemessen mit einem Interferometer bei Raumtemperatur, nicht mit dem Spleissgerät. Es wurde ein neues Schneidrad verwendet sowohl für die Enzelfasern als auch für das 12er Bändchen. Die freien Faserlängen wurden von 10 bis 16mm eingestellt. Der durchschnittliche Bruchwinkel ist von Umweltbedingungen, dem Zustand des Schneidrads, der Bedienung und der Sauberkeit abhängig.
*2:Die Schneidradlebensdauer ist abhängig von Umweltbedingungen, der Bedienung und dem Fasertyp abhängig.
*3:Bei geschlossenem Bedienhebel gemessen
*4:Bluetooth® Zeichen und Logo sind geschützte Warenzeichen der Bluetooth SIG, Inc.
| Standard Lieferumfang | |||
| Artikel | Modell | Anzahl | |
| Glasfasertrenngerät | CT52 | CT58 | 1Stk |
| Faserrestebehälter | FDB-05 | ー | 1Stk |
| Spacer | SPA-CT08-09 | 1Stk | |
| Schachtel | CC-37 | 1Stk | |
| Innensechskantschlüssel | HEX-01 | 1Stk | |
| Bedienungsanleitung | M-CT52-E | M-CT58-E | 1Stk |
| Optionen | |||
| Artikel | Modell | Bemerkung | |
| CT52 | CT58 | ||
| Faserklemme Auflage | AD-10-M24 AD-50 | ー | Optionale Faseraufnahme |
| Schneidrad | CB-08 | Ersatz-Schneidrad | |
| Auslösehebel | ARM-CT52-01 | ARM-CT58-01 | Ersatz-Auslösehebel mit Gegenstück |
| Faserrestebehälter | FDB-05 | ー | Ersatz-Restebehälter |
| Seitliche Abdeckung | SC-CT50-01 | Seitliche Abdeckung anstatt Restebehälter | |
| Spacer | SPA-CT08-10 | Freie Faserlänge 10mm | |
| SPA-CT08-09 | Freie Faserlänge 9mm | ||
| SPA-CT08-08 | Freie Faserlänge 8mm | ||
