Glasfasertrenngeräte für LDF Fasern
CT114/115/116
Wenn außerordentliche Anforderungen an die Bruch(winkel)qualität von Fasern bis 1.250µm gestellt werden, dann bietet die LDF Trenngeräte-Serie CT114/115/116 eine Vielzahl von Optionen, entsprechend Ihrer Anforderungen. Das Farb-LCD zeigt den Trennfortschritt und die empfohlene Insert-Größe abhängig von Coating und Cladding Durchmesser. Das Sichern und Speichern von Trennprogrammen auf einem PC oder Tablet ist via USB Anschluss möglich. Die Programmiermöglichkeiten der Trenngeräte ermöglichen optimale Ergebnisse.
Produkt Varianten
| CT114 | CT115 | CT116 | |
|  |  |  |
| Cladding Durchmesser | 80 bis 600μm | 80 bis 1250μm | |
| Freie Faserlänge | 5 bis 40mm | ||
| Winkelige Brüche | ― | ✔ | |
| Faserhalter | Faserhalteradapter FH-100 Serie, FH110 Serie | ||
Eigenschaften
Auto Backstop （for CT115/CT116）
Der Backstop ermöglicht eine bessere Bruchqualität insbesondere bei LDF Fasern oder beim Einsatz von geringerer Zugkraft.
Mikrometergenaue Einstellung ist erforderlich, um konstante Ergebnisse zu erzielen. Das Vorgängermodell erforderte eine Einstellung per Hand mithilfe eines Mikroskops.
Die CT115 und CT116 sind mit einer Auto-Backstop Funktion ausgestattet. Die korrekte Position wird erkannt und automatisch eingestellt.
Messer Management
Die automatische Benachrichtigung zur Messereinstellung ermöglicht Ihnen, immer die beste Messerqualität zu nutzen und sorgt so für eine konstante Bruchqualität.
So brauchen Sie über die Qualität des Messers nicht mehr nachzudenken.
Die automatische Benachrichtigung zur Messereinstellung ermöglicht Ihnen, immer die beste Messerqualität zu nutzen und sorgt so für eine konstante Bruchqualität.
So brauchen Sie über die Qualität des Messers nicht mehr nachzudenken.
Neue Messereinstellung erforderlich
Messer Management Funktion
Automatische Änderung der
Messerposition
Trennmesser
Automatische Änderung der
Messerposition
Drahtlose Kommunikation
Die CT115 Serie ist mit RFID zur drahtlosen Kommunikation mit der neuen Faserhalterserie FH110 ausgestattet.
Die RFID Chips der FH110 übertragen die Größe des Faserhalters. Geräte der CT115 Serie lesen die Information und wählen das passende Programm.
Das vermeidet eine falsche Programmauswahl.

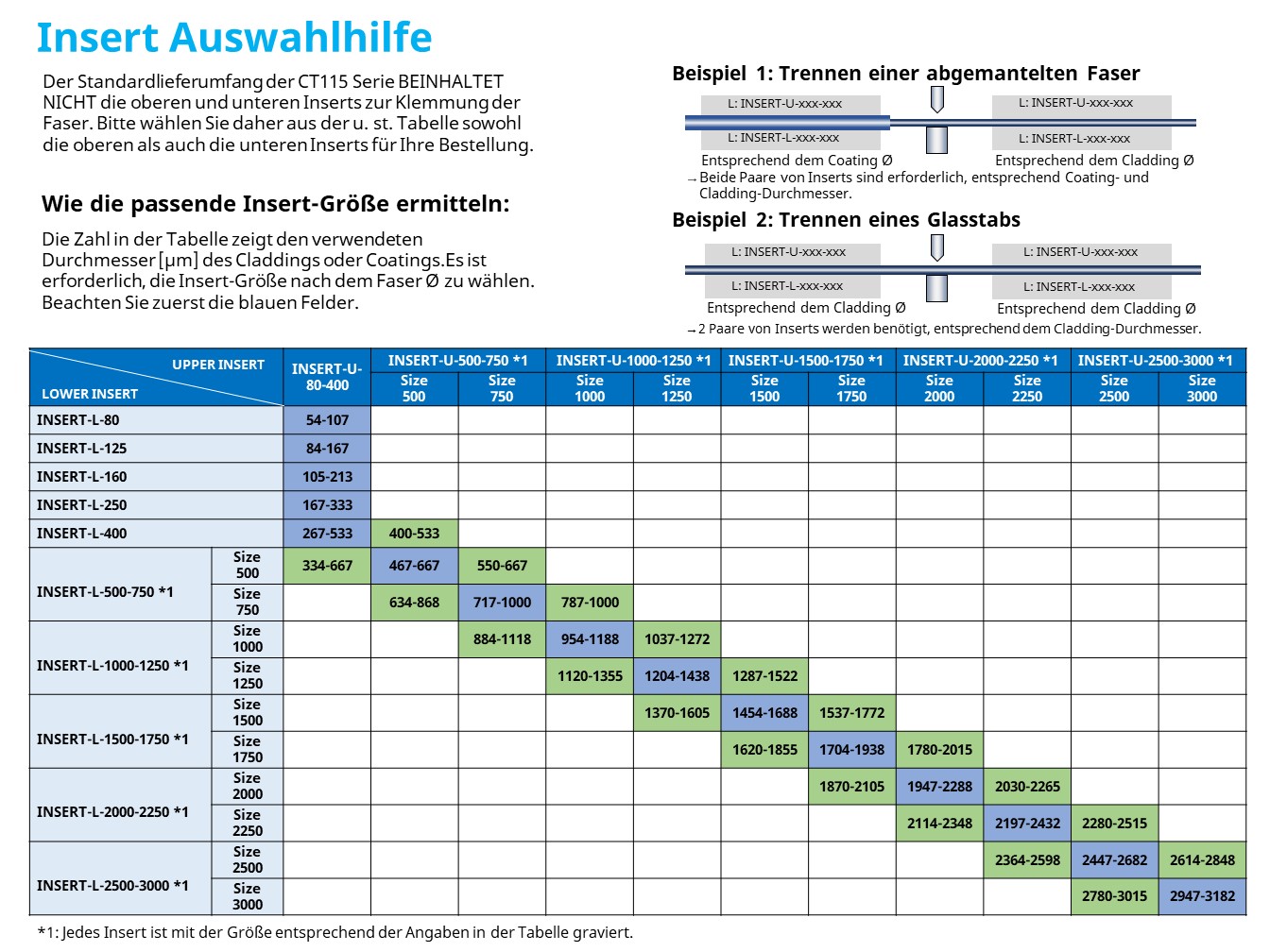

INSERTS
Es werden Inserts entsprechend der Fasercoating- und
Cladding-Durchmesser benötigt.
Die Standardausstattung beinhaltet keine Inserts.
Wählen Sie die Inserts aus der Tabelle aus und bestellen Sie sie separate.
*1: Jedes Insert ist mit der Größe entsprechend der Angaben in der Tabelle graviert.
Beispiel 1: Trennen einer abgemantelten Faser
→Beide Paare von Inserts sind erforderlich, entsprechend Coating- und Cladding-Durchmesser.
Beispiel 2: Trennen eines Glasstabs
→2 Paare von Inserts werden benötigt, entsprechend dem Cladding-Durchmesser.
Rechts QR zeigt die Details, wie man einfügen kann.
QR zeigt im Detail, wie Sie die Einfügung auswählen.
