Cliveur de fibre optiques avancé
CT-101/102
les CT-101/102 sont destines à cliver des fibres optiques de cladding 80 à 250µm. Ils sont aussi capables de clivages angulaires précis. Le CT-101 destiné à accuellir les holders de fibre Fujikura FH-100 alors que le CT-102 est destiné aux holders de fibre FH-70.
Gamme de produits
| Modèle | CT-101 | CT-102 |
|  |  |
| Diamètre de cladding | 80 à 250μm | |
| Longueur de clivage | 3 à 40mm | |
| Clivage en angle | ✔ | |
| Holder de fibre comaptible | FH-100 | FH-70 |
Caractéristiques
1. Longueur de clivage ajustable
La position de la base pour les Holders est adjustable en rapport avec vos besoins
Longueur de clivage ajustable

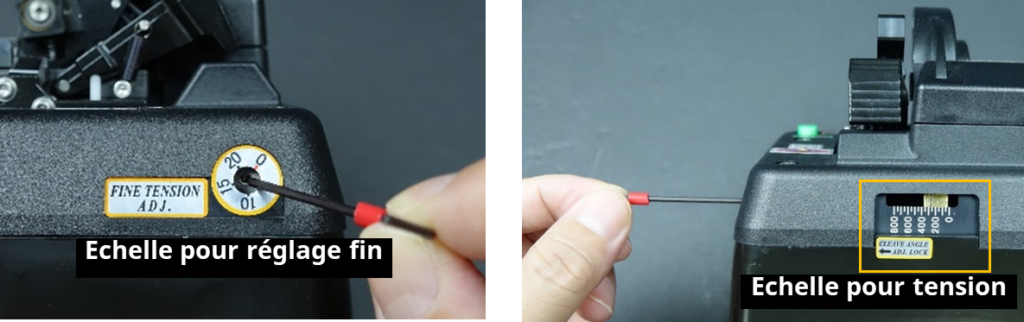

2. Tension de clivage réglable
Vosu pouvez changer la tension sur les CT101/102 selon les diamètres de fibres et leurs natures.
Tension de la fibre réglable
3. Clivage angulaire
Clivage angulaire de 0 à 15°possible pour les fibres de diamètre jusqu’à 250µm.
L’utilsateur twiste le clamp de droite jusqu’à la butée.
La butée est réglable par l’utilisateur.
Twist du bloc de droite
Fibre clivée en angle
4. Compteur de clivages
Compteur de clivage à affichage numérique. Il permet de savoir quand remplacer la lame du cliveur.
Compteur numérique
5. Double alimentation.(secteur ou piles)
Les CT-101/102 peuvent être alimentées soit par 4 piles “AA”, ou par secteur avec l’alimentation ADC-16.
| Pacakge standard | ||
| Item | Modèle | Qté |
| Cliveur de fibres optiques avancé | CT-101 ou CT-102 | 1pc |
| Alimentation secteur | ADC-16 | 1pc |
| Câble secteur | ACC-xx 08 : Japon 09 : USA 10 : UK 11 : EU 12 : Australie | 1pc |
| Clé allen | HEX-01 Pour réglage de la lame Pour réglage de l’angle Pour réglage de la tension | 1pc |
| Clé allen | HEX-02 Pour réglage da long. de clivage | 1pc |
| Manuel d’utilisation | M-CT101-E | 1pc |
| Rapport de tests de clivage | ー | 1pc |
| Options | |
| Item | Modèle |
| Holder de fibre pour CT-101 | FH-100-xxx FH-100-xxxEV |
| Holder de fibre pour CT-102 | FH-70-xxx |
| Lame de clivage | CB-06A |
