Cliveurs pour fibres optiques à Large Diamètre
CT114/115/116
Quand des clivages de haute qualité sont nécessaires pour les fibres jusqu’à1,250 μm, les nouveaux cliveurs CT114/CT115/CT116 procurent toutes les options necessaires à vos besoins. L’écran LCD affiche les étapes du clivage,et les tailles d’inserts recommandés pour le coating et le cladding des fibres. La sauvegarde et le stockage des programmes sur PC ou tblette est possible via le port USB. Les nombreux paramètres des programmes du cliveur LDF garantissent des résultats optimaux.
Gamme de produits
| CT114 | CT115 | CT116 | |
|  | |  |
| Diamètre de cladding | 80 à 600μm | 80 à 1250μm | |
| Longueur de clivage | 5 à 40mm | ||
| Clivage angulaire | ― | ✔ | |
| Holders de fibre | Adaptateur pour holder de fibre FH-100, FH110 | ||
Caractéristiques
Butée Auto（pour CT115/CT116）
La butée vous aidera à avoir des clivages de meilleure qualité spécialement pour des fibres à large diamètre et pour appliquer une tension plus faible.
Un positionnement au micron est nécessaire pour avoir un clivage stable. Le modèle précédent imposait un positionnement manuel, le plus souvent avec un microscope.
Les CT115 et CT116 sont équipés d’une fonction butée automatique. Celle-ci détecte la position de la butée qui se met automatiquement en place.
Cela permet à la fois un clivage stable et réduit le temps de coupe.
Gestion de la lame
La position automatique de la lame utilise toujours une lame de bonne qualité et offre une qualité de clivage stable.
Vous n’avez plus à vous soucier de la stabilité de la lame.
La position automatique de la lame utilise toujours une lame de bonne qualité et offre une qualité de clivage stable.
Vous n’avez plus à vous soucier de la stabilité de la lame.
I Il est temps de tourner la lame
Changement de position de la lame
Changement automatique de la position de la lame
Lame de clivage
Nouvelle position de la lame
Communication sans fil Fonctions
Le CT115 est équipé d’une fonction de communication sans fil RFID avec un nouveau un nouveau holder FH110.
Le holder FH110 RFID inclut les informations sur la taille du holder. Le CT115 le lit et sélectionne le programme adéquat
Cela évite de sélectionner le mauvais programme de clivage.
Insert
Un insert est nécessaire selon le diamètre du coating et du cladding.
Le modèle standard n’inclut pas les inserts.

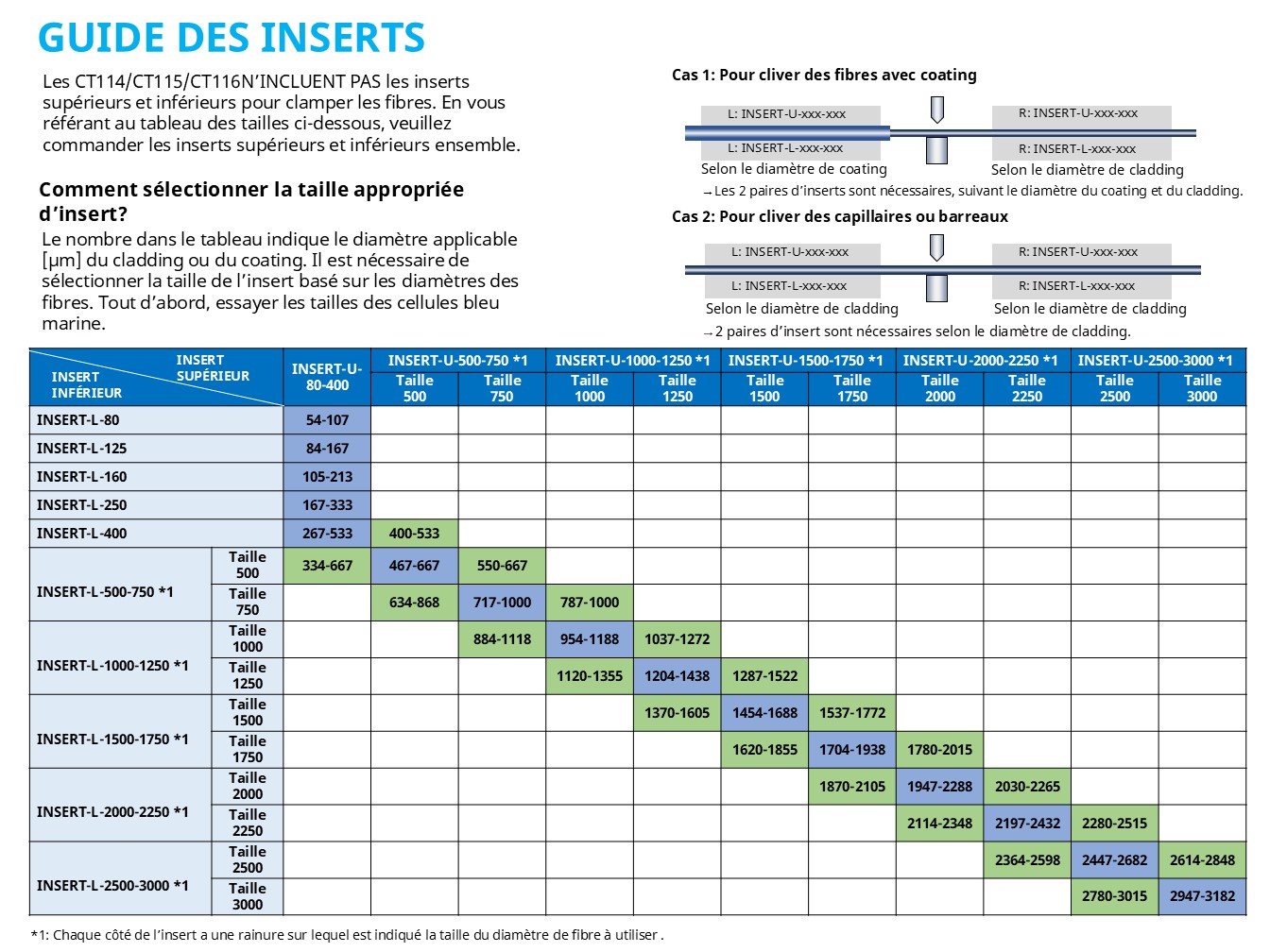

Vous devez vous référer au tableau ci-dessous et acheter les inserts séparément.
*1: Chaque côté de l’insert a une rainure sur lequel est indiqué la taille du diamètre de fibre à utiliser .

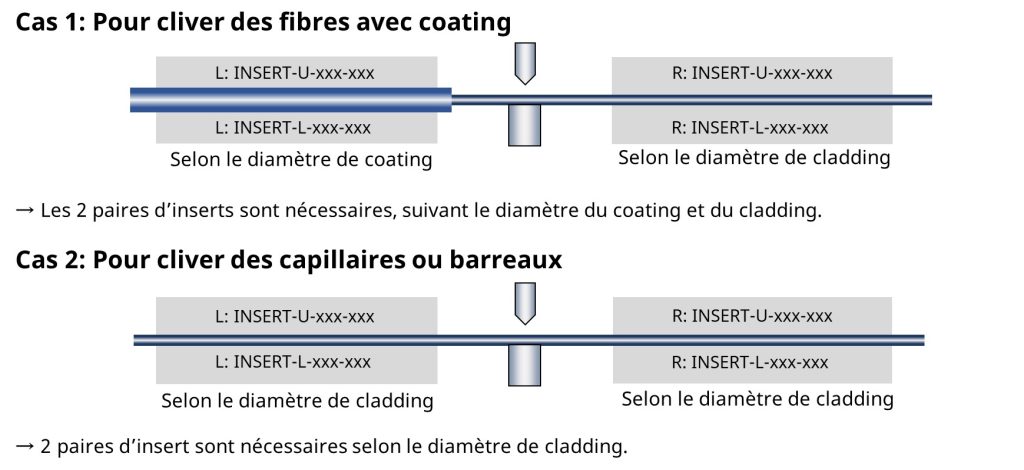

Cas 1: Pour cliver des fibres avec coating
Selon le diamètre de coating
Selon le diamètre de cladding
→Les 2 paires d’inserts sont nécessaires, suivant le diamètre du coating et du cladding.
Cas 2: Pour cliver des capillaires ou barreaux
Selon le diamètre de cladding
Selon le diamètre de cladding
→2 paires d’insert sont nécessaires selon le diamètre de cladding.
Le QR de droite montrent en détail vous montre comment changer les inserts.
QR montre en détail comment sélectionner l’insertion.
