多心融着接続機
41R Kit
41Ｒは無線通信機能を搭載しております。光ファイバカッタCT50との双方向通信は、本体の状態をリアルタイムで管理しています。融着接続工程で、光ファイバ端面角度検査時に端面角エラーが頻発した場合、41Rは切断刃が摩耗と判断し、切断ポジションを変更させることができます。多心光ファイバストリッパRS03との双方向通信では、融着条件の設定によって自動的に加熱条件が変更されます。
特長
自動放電条件制御
1. ファイバ心線数自動判別
41Rは、単心から最大４心までの光ファイバ心線数を自動判別し、接続心数にあった最適な接続条件で融着接続を行うことで、接続損失を低減します。
2. リアルタイム放電コントロール
放電は使用環境の影響を大きく受けます。
41Rは放電中の光ファイバの熱発光強度を解析し、放電条件を適切に制御することで、低損失接続を実現します。
光ファイバカッタとの連携
1. 切断刃の自動回転機構
41Rは無線通信機能を搭載しています。光ファイバカッタCT50との双方向通信により、CT50の切断刃の状態をリアルタイムで管理しています。融着接続の光ファイバ端面角度検査時に端面角エラーが頻発した場合、41Rは切断刃が摩耗したと判断し、CT50の切断刃ポジションを自動で回転させます。
2. 切断刃管理機能
41Rのモニタ画面で、現在の切断刃のポジションおよび各ポジションにおける光ファイバ切断本数を確認することができます。また切断刃を使い切ると41Rのモニタ上に切断刃の交換メッセージを表示するため、適切なタイミングで切断刃を交換することができます。
使いやすさの向上
1. 簡単な補強スリーブの中心だし
多心融着接続機41Rは、加熱器上部にスケールがついていますので、簡単に補強スリーブの中心部へ変更が可能です。
2．汎用加熱器
多心融着接続機41Rは小型補強スリーブ（FPSシリーズ）から最大直径6mmまでのドロップ/インドアケーブル用補強スリーブを加熱収縮することが可能です。
3．消耗部品交換の簡易化
3-1工具不要の放電電極棒交換
41R の放電電極棒は、固定ネジと一体化されています
ので、工具を使わずに手でネジを回して電極棒を簡単
に交換可能です。
3-2クランプアームと切断刃の交換
光ファイバカッタCT50は、お客様ご自身で切断刃とクラン
プアームの交換を行うことが可能です。CT50をサービス
センターへ返送する必要がありませんので、メンテナンス
コスト削減と作業中断時間の短縮が可能です。
4. キャリングケース
41Rのキャリングケースは、作業環境に合わせて様々な使い方が可能です。キャリングケースの蓋を開けて、そのまま即座に融着作業開始ができる他、標準添付の作業トレイを取り出して融着接続作業をすることも可能です。
5. 作業トレイ
作業トレイは、引き出し構造のため作業スペースの拡張が可能です。また、脱落しにくいロック機構付きのアルコールディスペンサ置きを備えるなど、融着接続作業をサポートする機能を有しています。
標準構成

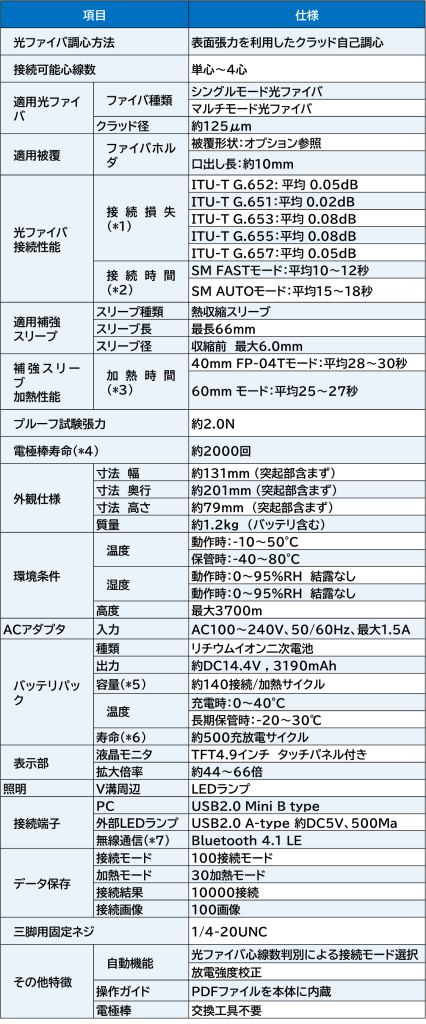

仕様
オプション
本製品は、外国為替および外国貿易管理法の規定による規制貨物として非該当ですが、国外に持ち出す場合には同法に基づく手続きが必要になります。
光ファイバカッタ CT50
仕様
オプション
多心光ファイバストリッパ RS03
仕様
オプション
株式会社フジクラ 〒135-8512 東京都江東区木場1-5-1
※本カタログの記載内容は予告なく変更することがあります。Ⓒ2025 Fujikura Ltd.
2025 91330-2407-0107-09 2502
