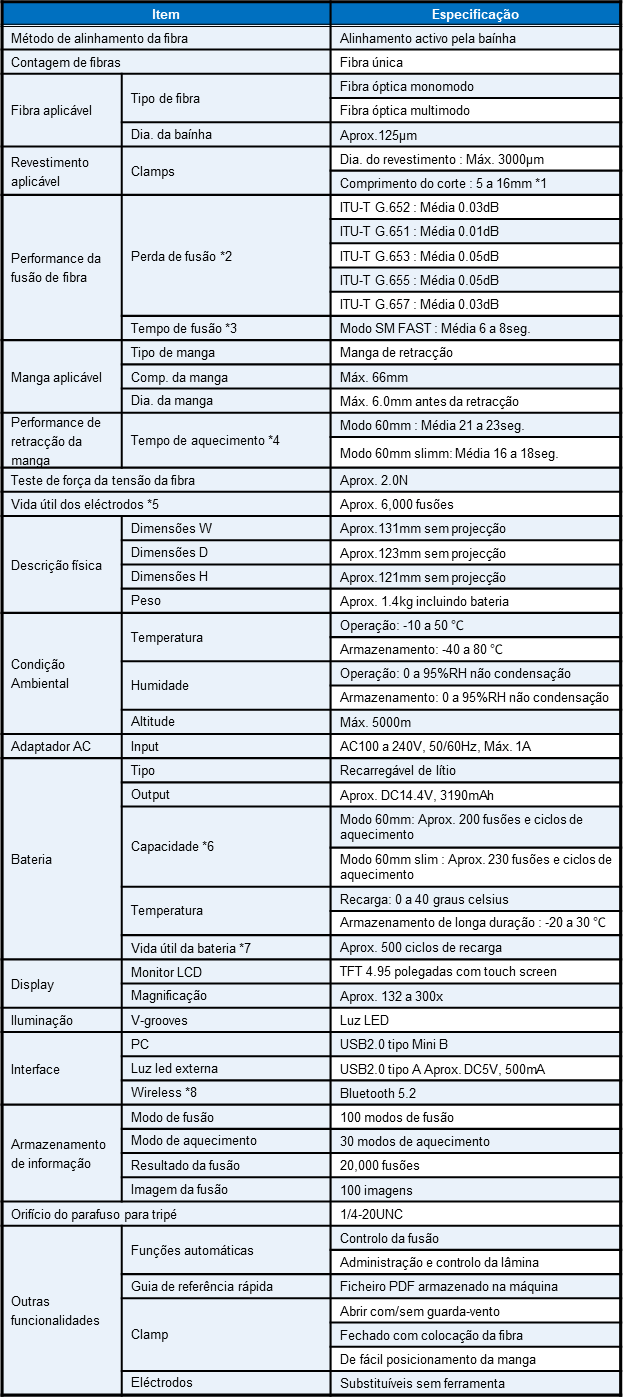

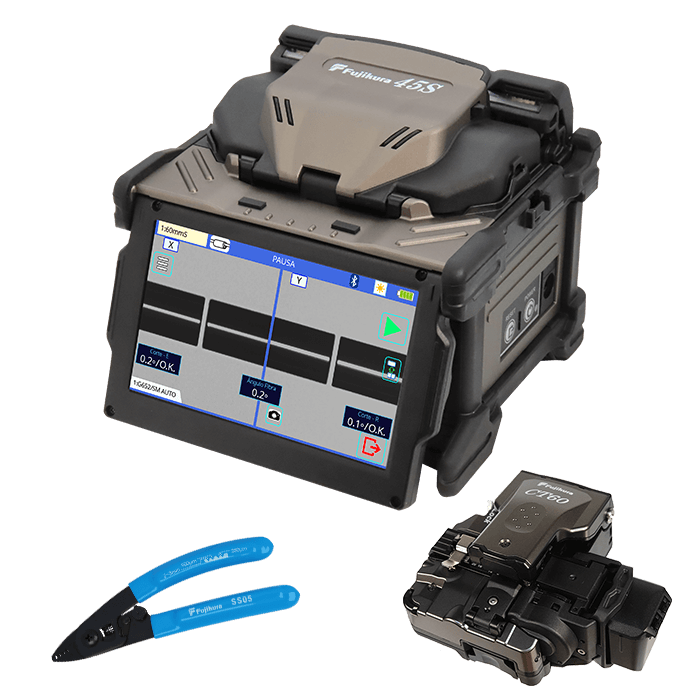

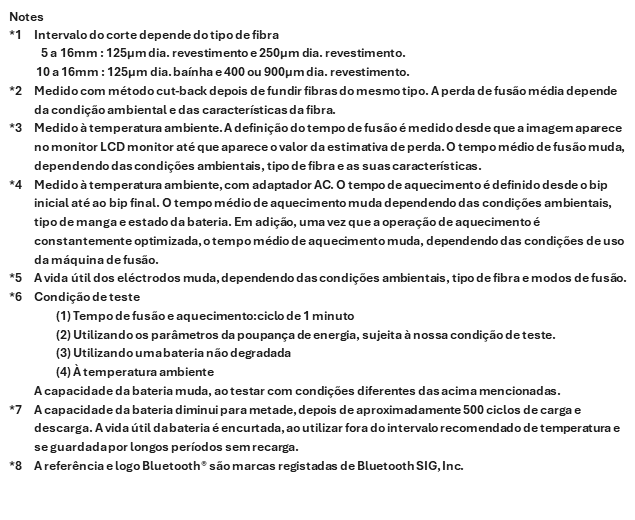

Máquina de alinhamento pela baínha
45S
A 45S é a máquina de emenda essencial baseada na tecnologia de alinhamento de revestimento ativo com características de operação rápida, design de fácil utilização, funcionalidade versátil e qualidade consistente.
Características
Operação mais rápida
■Preparação simultânea da fibra
A preparação da fibra, descarnagem, corte, e colocação da fibra, normalmente, requer dois processos separados e idênticos, tanto para a fibra esquerda como para a direita. A 45S elimina essa necessidade, ao permitir a preparação simultânea da fibra, graças ao novo alicate descarnador SS05 e também ao novo adaptador AD16 para o CT50, bem como o mecanismo dos clamps na própria 45S.
●Descarnagem simultânea das fibras
O alicate descarnador SS05 está equipado com quatro lâminas: ① para 2.3mm, ② para 900µm,
③④ para fibras 250µm. Utilizar as lâminas ③ & ④ permite a descarnagem simultânea das fibras 250µm
Alicate descarnador SS05
●Corte simultâneo da fibra
O novo adaptador AD16 para o CT50 está equipado com dois sulcos. Colocar uma fibra em cada sulco, simultaneamente, permite efectuar os dois cortes de uma só vez.
Cortador de fibra óptica CT50
●Colocação das fibras simultaneamente
As máquinas de fusão anteriores requeriam operação a duas mãos para fechar o clamp e prender a fibra. Graças ao novo mecanismo dos clamps, a 45S fecha os clamps automaticamente ao detectar a colocação das fibras.
Novo mecanismo de fixação
Modelo antigo
Operação a duas mãos
45S
Operação a duas mãos
45S
Colocação simultânea das fibras
■Transporte da fibra mais rápido
A 45S está equipada com um mecanismo de interligação do guarda-vento com os clamps, logo, ao abrir o guarda-vento, os clamps abrem automaticamente.
A 45S está também equipada com clamps de retenção, já utilizados em outros modelos da Fujikura. Os clamps de retenção previnem a fibra de “saltar” quando os clamps abrem.
Estes mecanismos funcionam em tandem para permitir um manuseamento simples da fibra e reduzir o tempo que leva a transferir a fibra para a estufa.
Mecanismo de bloqueio com pinça de fibra
Clamps de retenção
Clamps de retenção
■Faster heating time
O aquecedor para a contração do invólucro de reforço é concebido para aquecer a manga de reforço entre dois aquecedores na parte da frente e na parte de trás. Reduz 15% do tempo de aquecimento no caso de utilização de manga FP-03.
*Medido à temperatura ambiente com adaptador AC. O tempo de aquecimento é definido desde o bip inicial até ao bip final. O tempo de aquecimento médio depende das condições ambientais, tipo de manga e estado da bateria. Em adição, uma vez que o tempo de aquecimento é constantemente optimizado, o referido muda dependendo das condições de utilização da máquina de fusão.
■30% faster than previous model
Graças à maneira como a 45S agiliza o processo de preparação, reduz o tempo de transporte e permite um tempo de retracção da manga mais curto, é 30% mais rápida que a 41S+ que vem substituir.
Design fácil de usar
■Monitor LCD móvel
The 45S is equipped with a movable 4.95-inch color LCD monitor to ensure optimum visibility in a range of conditions, even when outside under direct sunlight.
■Fácil posicionamento da manga
O espaço entre as extremidades exteriores dos clamps é de 60mm, como visível na imagem da esquerda. Esta distância permite uma colocação fácil da manga, com o ponto de fusão posicionado ao meio desta. A escala na estufa possui uma guia para outros tamanhos de manga, como por exemplo 40mm.
■Bateria removível
■Dimensão mais reduzida
A bateria removível torna a sua substituição fácil e conveniente.
A forma cúbica permite operar numa base mais reduzida enquanto permite, ao utilizador, um espaço de operação alargado.
Previous Model
40% área de base reduzida
45S
■Bateria removível
A bateria removível torna a sua substituição fácil e conveniente.
■Dimensão mais reduzida
A forma cúbica permite operar numa base mais reduzida enquanto permite, ao utilizador, um espaço de operação alargado.
Previous Model
45S
40% área de base reduzida
Funcionalidade versátil
■Mala de transporte com tabuleiro de trabalho
The configurable 45S carrying case provides various usage configurations.
Configuração exemplo 1
Abrir a mala e iniciar a operação.
Configuração exemplo 2
Remover o tabuleiro de trabalho e colocá-lo no topo da mala de transporte.
Remover o tabuleiro de trabalho da mala permite expandi-lo. Utilizar o tabuleiro de trabalho com a cinta permite ter uma superfície de trabalho portátil, sendo que a referida cinta pode ser fixada a ambas extremidades do tabuleiro de trabalho para uma utilização mais segura.
Espaço de trabalho mais seguro
Segurança aumentada com uso de cinto
Qualidade consistente
■Controlo activo da fusão
A 45S está equipada com a tecnologia de controlo activo da fusão, a qual analisa a imagem da fibra durante a fusão e controla a descarga do arco. O resultado é uma perda de fusão estável, independentemente do ambiente em que seja efectuado o trabalho.
●Controlo da superfície do corte da fibra
Um mau corte é uma razão potencial para uma atenuação elevada. A 45S pode atender a este problema porque está equipada com o controlo da fusão, de acordo com a condição da superfície cortada. Esta função permite reduzir a perda da fusão, ao compensar os maus cortes.
Perda da fusão do ângulo de corte da fibra: 3°<θ<5°
*Os resultados dos testes Fujikura das fibras ITU-T G652 são medidas com método “cut-back”.A perda da fusão pode variar dependendo do ambiente de operação e/ou características da fibra.
●Real-time fusion control
A 45S analisa a imagem da fibra durante a fusão e controla a potência do arco, de acordo com a condição da fibra, em tempo real. Isto ajuda a minimizar a perda da fusão, independentemente do ambiente em que se opera.
Este processo também providencia tecnologia de análise quente da imagem (WSI). O WSI analisa durante a fusão e providencia estimativa de perda, não obstante a 45S não ser uma máquina de alinhamento pelo núcleo. Previne que aconteça “boa estimativa de perda mas elevada atenuação real”.
Analisando a imagem da fibra durante a fusão
Analisando a imagem da fibra durante a fusão
Este processo também providencia tecnologia de análise quente da imagem (WSI). O WSI analisa durante a fusão e providencia estimativa de perda, não obstante a 45S não ser uma máquina de alinhamento pelo núcleo. Previne que aconteça “boa estimativa de perda mas elevada atenuação real”.
■Administração activa da lâmina

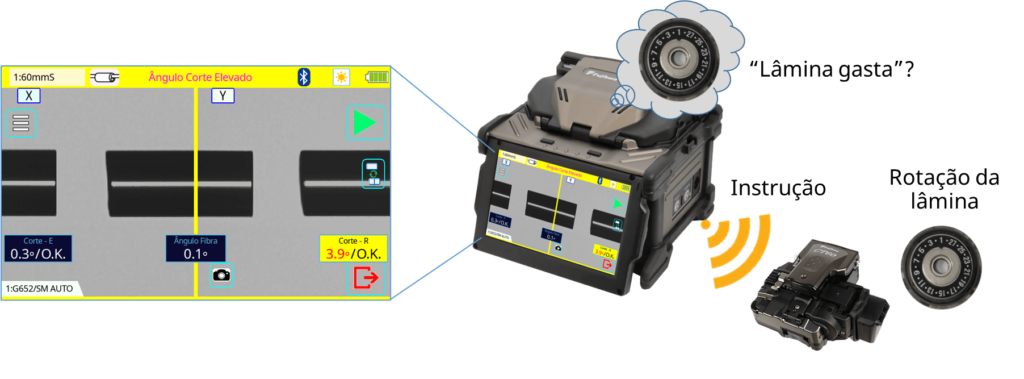

A 45S monitora o estado da lâmina do cortador CT50, através de comunicação wireless. Quando a 45S determina que a lâmina está gasta, sinaliza ao CT50 a necessidade de rodar a lâmina para uma nova posição, por forma a garantir que o CT50 continue a entregar uma performance de corte consistente.
Funcionalidades adicionais
■Aplicação splice+

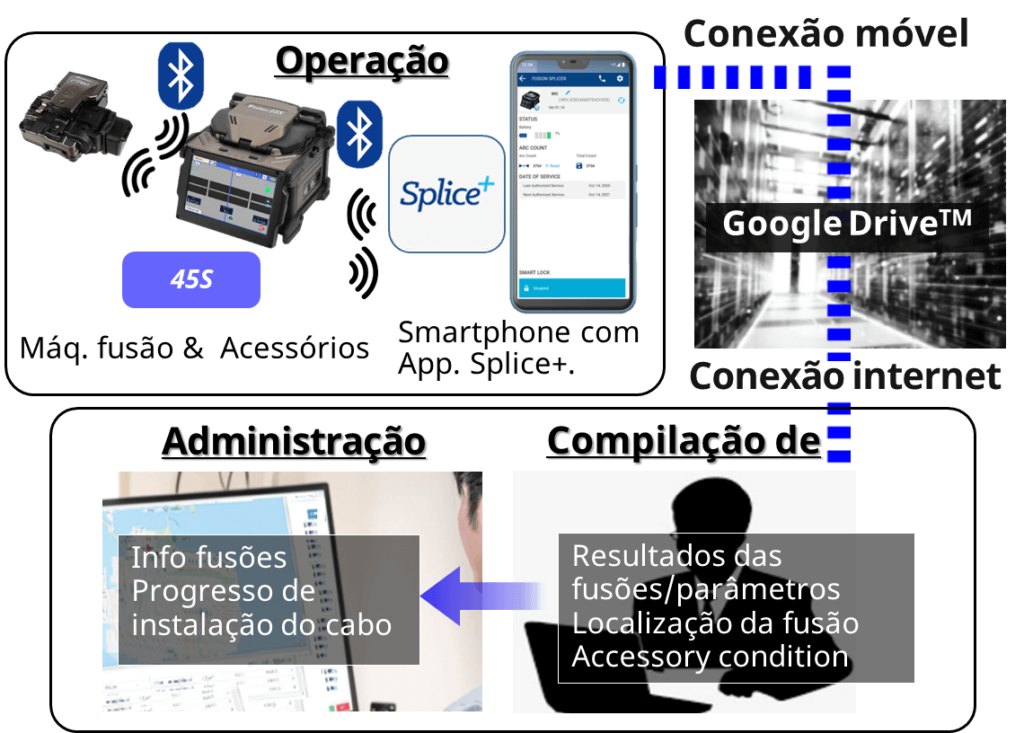

A aplicação Splice+ providencia administração da fusão conveniente, através de comunicação wireless, entre a 45S e o telefone móvel.
●Administração da informação
A função de administração da informação permite extrair dados da máquina e guardá-los na nuvem. Estes dados podem incluir dados GPS do telefone, o que pode ser útil na administração da operação de fusão.
●Administração da informação
A função de administração da informação permite extrair dados da máquina e guardá-los na nuvem. Estes dados podem incluir dados GPS do telefone, o que pode ser útil na administração da operação de fusão.
Pode obter a aplicação Splice+ no Google Play ou na App Store.
Nota: A referência e logos Bluetooth® são marcas registadas de Bluetooth SIG, Inc.
O Google Drive é marca registada de Google LLC.
Nota:
A referência e logos Bluetooth® são marcas registadas de Bluetooth SIG, Inc.
O Google Drive é marca registada de Google LLC.
