Cortador de fibra óptica de larga dimensão
CT114/115/116
Quando é requerida um corte de qualidade excepcional, para fibrsa até 1,250 μm, o novo CT114/CT115/CT116 providencia várias opções, dependendo das suas necessidades. O LCD mostra o progresso do corte e tamanho de inserção recomendado no revestimento da fibra e diâmetro da bainha. Salvar programas de corte para um PC ou tablet é possível, através da ligação via USB. A extensive programação LDF do cortador permite resultados óptimos.
Variação de produto
| CT114 | CT115 | CT116 | |
|  | |  |
| Diâmetro da bainha | 80 a 600μm | 80 a 1250μm | |
| Comprimento do corte | 5 a 40mm | ||
| Ângulo do corte | ― | ✔ | |
| Fiber holder | Fiber holder adapter Série FH-100, Série FH110 | ||
Características

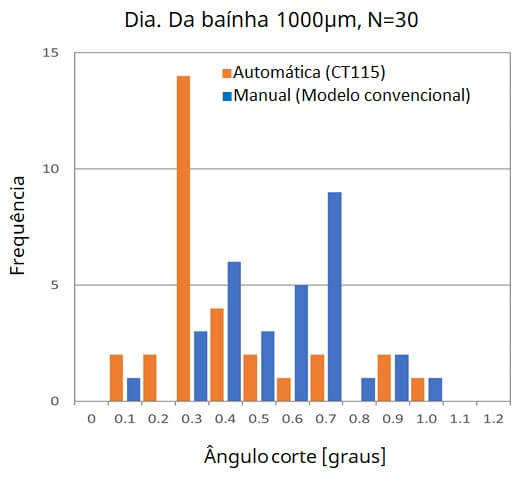

Batente auto （para CT115/CT116）
O batente ajudará a providenciar melhor qualidade de corte, especialmente para fibras de largo diâmetro e a aplicar tensões de fibra inferiores.
O posicionamento das ordens Micron é necessário para obter cortes consistentes. O modelo anterior obrigava a um posicionamento manual, normalmente através do uso de microscópio.
Os CT115 e CT116 estão equipados com função de batente automático. Detecta a posição do batente e move-o para a posição adequada automaticamente.
It provides both stable cleaving and shortened the cleaving operation time.
Administração da lâmina
A posição automática da lâmina de corte permite garantir a sua rotação eficiente, o que providencia qualidade estável do corte.Não necessita de se preocupar mais com o estado da lâmina.
A posição automática da lâmina de corte permite garantir a sua rotação eficiente, o que providencia qualidade estável do corte.Não necessita de se preocupar mais com o estado da lâmina.
É altura de rodar a lâmina
Função de administração da lâmina
Mudar a posição da lâmina automaticamente
Lâmina de corte
Nova posição da lâmina
Comunicação wireless
A série CT115 está equipada com função de comunicação wireless RFID para os fiber holders FH110 de novo design.
FH110 RFID inclui a informação referente ao tamanho do holder. A série CT115 identifica e selecciona o programa adequado.
Isto previne a selecção incorrecta do programa de corte.

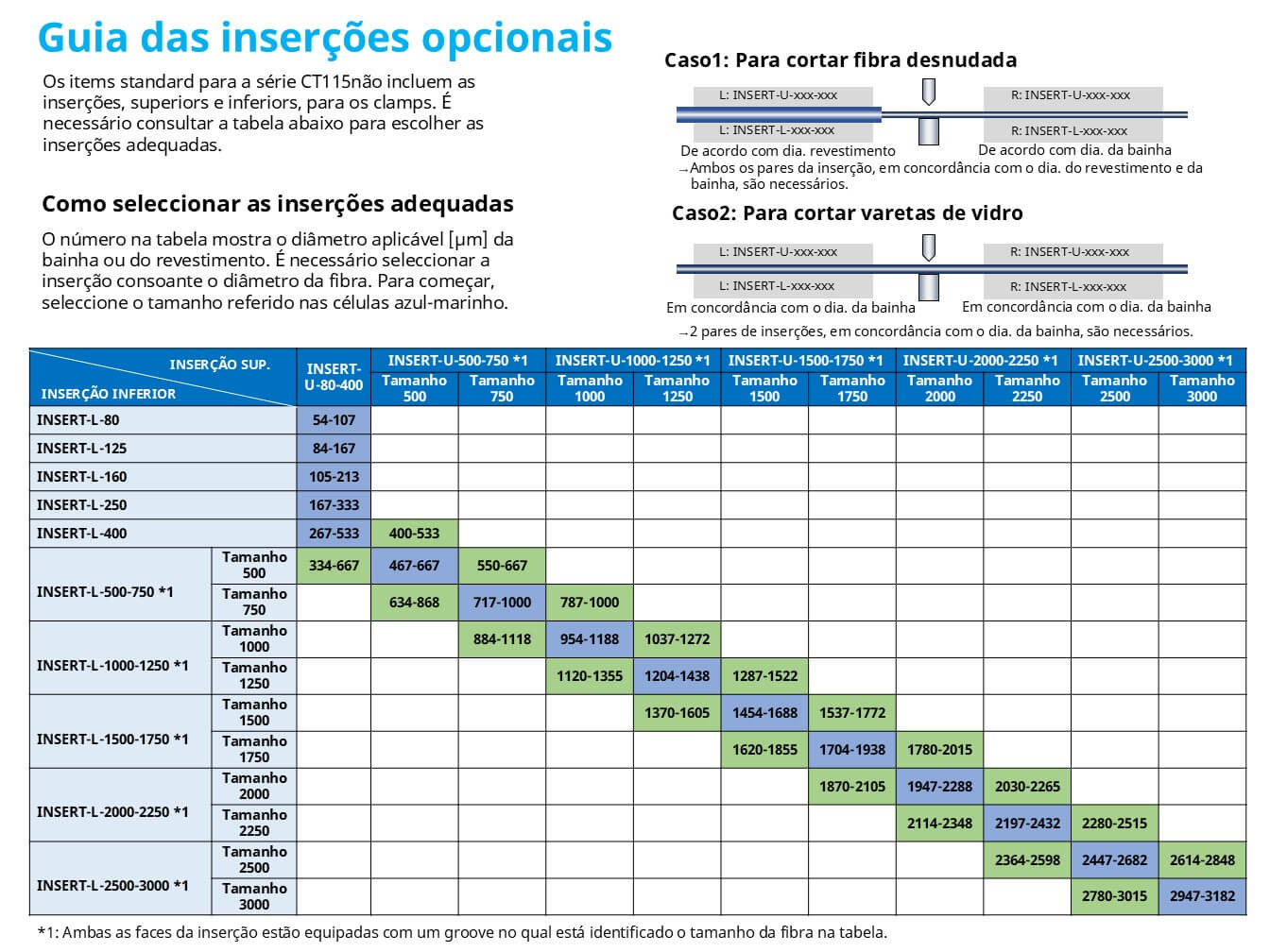

INSERÇÕES
A inserção é necessária, em concordância com o dia. do revestimento
da fibra e o dia. da bainha.
O conjunto standard não inclui as inserções.
Confira a tabela abaixo e adquira as inserções separadamente.
*1: Ambas as faces da inserção estão equipadas com um groove no qual está identificado o tamanho da fibra na tabela.

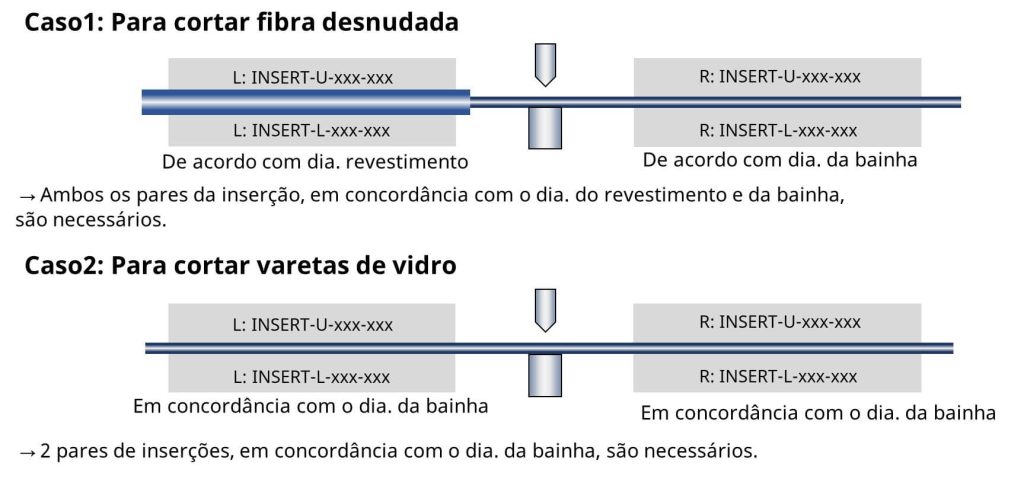

Caso1: Para cortar fibra desnudada
De acordo com dia. revestimento
De acordo com dia. da bainha
→Ambos os pares da inserção, em concordância com o dia. do revestimento e da bainha, são necessários.
Caso2: Para cortar varetas de vidro
Em concordância com o dia. da bainha
Em concordância com o dia. da bainha
→2 pares de inserções, em concordância com o dia. da bainha, são necessários.
QR da direita mostra, em detalhe, como seleccionar as inserções.
O QR mostra em pormenor como seleccionar a inserção.
