Máquina de corte de fibra óptica
CT52/58
O CT52 permite também um comprimento de corte reduzido de 8 mm com fibras revestidas a 900 μm e de 3 mm com fibras revestidas a 250 μm e 400 μm.
O CT58 foi desenhado para cortar fibras de silica com bainha de 80 μm.
Variação de produto
| CT52 | CT58 | |
Aparência |  |  |
| Diâmetro da bainha | 125μm | 80μm |
| Comprimento do corte com FH-100 | 3 a 10mm (Padrão 9mm) | 3 a 10mm (Padrão 9mm) |
Características
Tecnologia de administração activa da lâmina

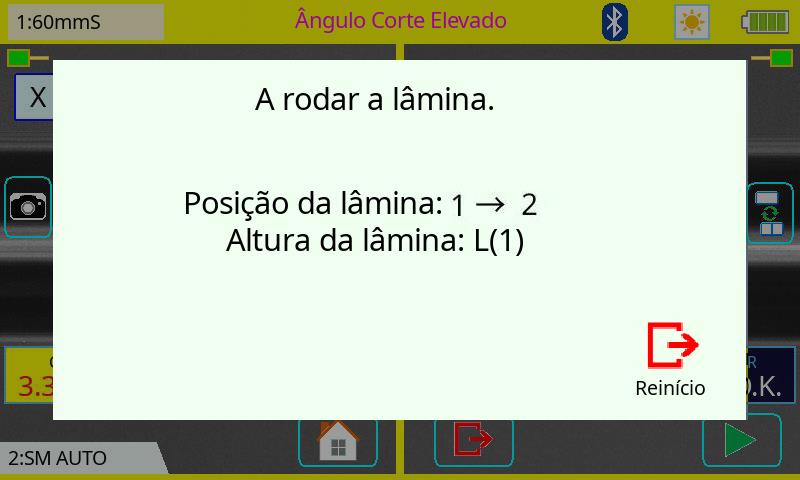

1. Automatic Blade Rotation
A máquina de fusão e o CT52/58 possuem conectividade wireless. Esta capacidade permite a toração automática da lâmina, assim que a máquina o determina.
Lâmina motorizada
2. Administração da vida útil da lâmina
A máquina de fusão indica a vida útil remanescente da lâmina e informa o utilizador da necessidade de alterar a altura da lâmina.
De fácil manuseio
1. Fácil manutenção
O CT52/58 possui uma lâmina e clamps substituíveis pelo utilizador, logo não existe necessidade de enviar o equipamento para um centro de serviço autorizado.
Lâmina substituível pelo utilizador
Clamps substituíveis pelo utilizador
2. Fácil acesso & Fibras descarnadas mais longas
O CT52/58 abre 100 graus o que oferece fácil acesso e pode acomodar fibras descarnadas mais longas que os modelos antecessores.
3. Operação de uma só acção
O CT52/58 corta e recolhe a fibra com uma única acção.
Colocar a fibra
Cortar
Finalizado
| Especificações | |||
| Item | Especificações | ||
| CT52 | CT58 | ||
| Fibra aplicável | Tipo de fibra | Fibra óptica monomodo | |
| Fibra multimodo | |||
| Contagem de fibras | Fibra única | Fibra única | |
| Dia. bainha | Aprox. 125μm | Aprox. 80μm | |
| Revestimento aplicável | Fiber plate | AD-10-M24 : Máx. Dia. Revestimento 900µm AD-50 : Máx. 3mm diâmetro revestimento | Fiber plate não aplicável. |
| Fiber holder | Forma do revestimento. : Referir às opções da máquina de fusão | ||
| Comprimento do corte | Fiber holder | Aprox. 8 a 10mm, Standard 9mm | |
| Ângulo de corte *1 | Fibra única | Média 0.3 a 0.9 graus | |
| Vida útil da lâmina *2 | Aprox. 60000 cortes de fibra | ||
| Descrição física | Dimensões W | Aprox. 117mm sem projeção *3 | Aprox. 78mm sem projeção *3 |
| Dimensões D | Aprox. 94mm sem projeção *3 | Aprox. 94mm sem projeção *3 | |
| Dimensões H | Aprox. 59mm sem projeção *3 | Aprox. 59mm sem projeção *3 | |
| Peso | Aprox. 306g Incluindo pilhas e AD-10-M24 | Aprox. 259g including battery | |
| Condição ambiental | Temperatura | Operação : 0 a 50 grausC | Operação : -10 a 50 grausC |
| Armazenamento : -40 a 80 grausC | |||
| Humidade | Operação : 0 a 95%RH não-condensação | ||
| Armazenamento : 0 a 95%RH não-condensação | |||
| Battery | 2 unidades de LR03, AAA | ||
| Interface wireless*4 | Bluetooth 4.1 LE | ||
| Orifício para tripé | 1/4-20UNC | ||
| Outras funcionalidades | Rotação da lâmina | Rotação motorizada | |
| Disco de rotação manual | |||
| Peças substituíveis | Lâmina | ||
| Clamp | |||
Notas
*1:Medido com um interferómetro à temperature ambiente, não com uma máquina de fusão. Uma nova lâmina foi utilizada para cortar, tanto as fibras únicas como as fibras ribbon. O comprimento do corte foi definido no interval de 10 to 16mm. Os valores médios dos cortes dependem das condições ambientais, do estado da lâmina, do método de operação e da limpeza geral.
*2:A vida útil da lâmina muda dependendo das condições ambientais, do método de operação e do tipo de fibra cortada.
*3:Medida ao baixar o lever
*4:A referência e logos Bluetooth® são marcas registadas de Bluetooth SIG, Inc.
| Conjunto standard | |||
| Item | Modelo | Qtd | |
| Máquina de corte de fibra óptica | CT52 | CT58 | 1uni |
| Colector de desperdícios de fibra | FDB-05 | ー | 1uni |
| Espaçador | SPA-CT08-09 | ||
| Mala | CC-37 | 1uni | |
| Chave hexagonal | HEX-01 | 1uni | |
| Manual de instruções | M-CT52-E | M-CT58-E | 1uni |
| Opções | |||
| Item | Modelo | Nota | |
| CT52 | CT58 | ||
| Fiber Plate | AD-10-M24 AD-50 | ー | Fiber plate opcional |
| Lâmina | CB-08 | Lâmina para substituição | |
| Clamp | ARM-CT52-01 | ARM-CT58-01 | Clamp arm com anvil para substituição |
| Colector de desperdício | FDB-05 | ー | Colector adicional |
| Placa lateral | SC-CT50-01 | Placa lateral em vez do colector | |
| Espaçador | SPA-CT08-10 | Comp. corte 10mm | |
| SPA-CT08-09 | Comp. corte 9mm | ||
| SPA-CT08-08 | Comp. corte 8mm | ||
