Recobridor de fibra óptica
FSR115/116/117/115L
Os FSR115, FSR116, FSR117 e FSR115L providenciam operação automática com vários tamanhos de moldes de quartzo disponíveis. Fibras coloridas e não coloridas podem ser revestidas. Esta unidade de revestimento introduz moldes facilmente substituíveis, uma garrafa de resina e conjuntos de bomba. O novo sistema de remoção de bolhas elimina-as antes de atingirem a cavidade do molde. Um sistema programável de injecção de resina permite a adequação perfeita do volume de resina para garantir uma performance consistente.
Variação de produto
| Model | FSR115 | FSR116 | FSR117 | FSR115L |
| Aparência |  |  |  |  |
| Diâmetro do molde (μm) | Aprox.195µm, Aprox.255µm, Aprox.280µm, Aprox.320µm, Aprox.330µm, Aprox.450µm, Aprox.600µm, Aprox.650µm, Aprox.670µm, Aprox.850µm and Aprox.1,000µm | Approx.280µm, Approx.320µm and Approx.670µm | ||
| Comprimento do revestimento | Max.50mm | Max.100mm | ||
| Teste de tracção | ― | ✔（0.2 a 2.0kgf) | ✔（ 0.2 a 10.0kgf) | ― |
| Método de clampagem do teste de tracção | ― | Tipo de clamp raso | Clamp tipo mandril | ― |
Características
Mais rápido
Tempo de cura UV da injecção de resina encurtado
Novo design da bomba permite tempo de cura UV da injecção de resina mais curto. Também propicia um tempo de recobrimento 25% mais curto do que o modelo anterior.
Como recobrir
*1: Condição de teste:
(1) Resina de recobrimento UV: Japan Fine Coatings Co., Ltd. Diâmetro do revestimento transparente UV 250µm, comprimento da decapagem do revestimento 16 mm
(2) Condição ambiental: 25°C
Características
Mais rápido
Tempo de cura UV da injecção de resina encurtado
Novo design da bomba permite tempo de cura UV da injecção de resina mais curto. Também propicia um tempo de recobrimento 25% mais curto do que o modelo anterior.
Como recobrir
*1: Condição de teste:
(1) Resina de recobrimento UV: Japan Fine Coatings Co., Ltd. Diâmetro do revestimento transparente UV 250µm, comprimento da decapagem do revestimento 16 mm
(2) Condição ambiental: 25°C
Mais preciso
Repetibilidade do comprimento do recobrimento melhorada
O molde de recobrimento possui ranhuras na sua parte superior para permitir ventilação. Isto ajuda a melhorar a repetibilidade do comprimento do recobrimento, bem como a possibilidade de chegar a um máximo de 50mm.
*2: A tabela não garante a precisão do comprimento da demão.
Condição de teste:
(1) Resina de recobrimento UV: Japan Fine Coatings Co., Ltd. 950Y200
(2) Diâmetro do recobrimento: 280 µm
(3) Comprimento do recobrimento: 10-50 mm
(4) Fibra: Diâmetro revestido 125 µm/Diâmetro do revestimento UV transparente 250 µm, Revestimento Decapagem comprimento 60mm
(5) Condição Ambiental: 25°C
(6) Modelo: Exceto FSR115L
Mais preciso
Repetibilidade do comprimento do recobrimento melhorada
O molde de recobrimento possui ranhuras na sua parte superior para permitir ventilação. Isto ajuda a melhorar a repetibilidade do comprimento do recobrimento, bem como a possibilidade de chegar a um máximo de 50mm.
*2: A tabela não garante a precisão do comprimento da demão.
Condição de teste:
(1) Resina de recobrimento UV: Japan Fine Coatings Co., Ltd. 950Y200
(2) Diâmetro do recobrimento: 280 µm
(3) Comprimento do recobrimento: 10-50 mm
(4) Fibra: Diâmetro revestido 125 µm/Diâmetro do revestimento UV transparente 250 µm, Revestimento Decapagem comprimento 60mm
(5) Condição Ambiental: 25°C
(6) Modelo: Exceto FSR115L
Ainda mais fácil de utilizar

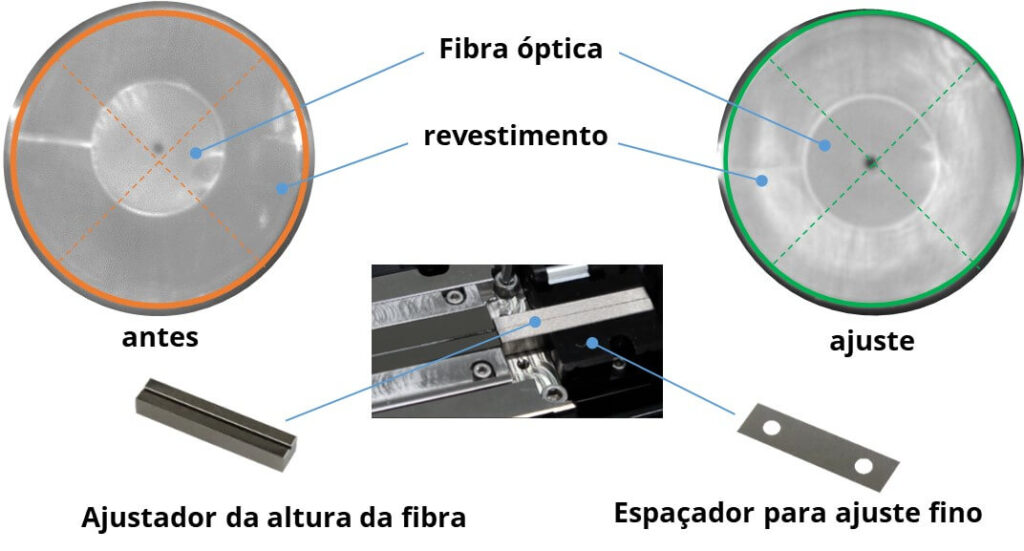

O ajuste da centragem fibra e do recobrimento é agora possível pelo utilizador
O ajustador da altura da fibra permite o ajustar a centragem do diâmetro da fibra, ao ajustar a fibra a ser centrada no molde.
Os espaçadores permitem ajuste fino, independentemente das variações de revestimento original das fibras.
Ainda mais fácil de utilizar
O ajuste da centragem fibra e do recobrimento é agora possível pelo utilizador
O ajustador da altura da fibra permite o ajustar a centragem do diâmetro da fibra, ao ajustar a fibra a ser centrada no molde.
Os espaçadores permitem ajuste fino, independentemente das variações de revestimento original das fibras.
Observação clara da injecção de resina
Os LEDs debaixo do molde permitem visualizar a injecção de resina, de forma mais clara.
Filme da injecção
Observação clara da injecção de resina
Os LEDs debaixo do molde permitem visualizar a injecção de resina, de forma mais clara.
Filme da injecção
Função de sugestão do modo de recobrimento
Os novos moldes estão equipados com etiquetas RFID, na sua parte inferior. A série FSR115 pode fazer o da etiqueta RFID e sugere programas adequados, de acordo com a informação RFID. Isto melhora a eficiência do utilizador na mudança dos moldes.
Função de sugestão do modo de recobrimento
Os novos moldes estão equipados com etiquetas RFID, na sua parte inferior. A série FSR115 pode fazer o da etiqueta RFID e sugere programas adequados, de acordo com a informação RFID. Isto melhora a eficiência do utilizador na mudança dos moldes.
