Ленточный аппарат
86R серии
86R – ленточный сварочный аппарат, способный сварить ленты до 16 волокон. 86R серия первая в своем роде с инновационными V-канавками, которые можно заменить самостоятельно, благодаря чему проблемы загрязнения теперь в прошлом. Запасные канавки идут в стандартном комплекте.
Модельный ряд
| 86R4 | 86R12 | 86R16 | |
Внешний вид |  |  |  |
| Число волокон | До 4-в в ленте | До 12-в в ленте | До 16-в в ленте |
Особенности
Передовые функции
1. Сменные V-канавки для 200мкм/250мкм
86R оснащен системой V-канавок, которая позволяет пользователю легко и быстро снять и установить V-канавки. Почти все уже проложенные ленточные кабели содержат волоконные ленты с диаметром волокна 250мкм и, следовательно, расстоянием между волокнами в 250мкм. Но с увеличением плотности кабелей, число прокладываемых кабелей с волокном с диаметром покрытия в 200мкм увеличивается. Пользователи 86R могут варить различные типы (и комбинации) волоконных лент, меняя V-канавки под расстояние 200мкм и 250мкм в соответствии с
типом свариваемого волокна.
2. Минимизация времени простоя в полях
Накопление пыли и расплавленного стекла на v-канавках – одна из основных причин высоких потерь при сварке. В стандартный комплект 86R входят запасные v-канавки с установленными и готовыми к работе электродами. V-канавки можно заменить в полях, что минимизирует время простоя. Электроды уже стабилизированы, поэтому не требуют стабилизации.
3. Универсальный держатель волокна
Держатель волокон FH-70-12 подходит для различных типов 12-в лент, таких как ленты в толстой оболочке 0.3-0.4мм и паутинообразное волокно (SWR) с диаметром покрытия 200-250мкм. Расстояние V-канавок 250мкм в FH-70-12 упрощают установку SWR и подготовку лент.
4. Держатель с конвертером шага
Держатель с конвертером шага FH-70-12PC обеспечивает преобразование расстояния между отдельными волоконами с покрытием 200 мкм с расстояния 200 мкм до 250 мкм. Это также позволяет изменять многие ленты с расстоянием 200мкм в расстояние 250мм для установки в стандартную V-канавку 86R.
5. Инструмент для сборки лент
RT-02 – инструмент, который позволяет легко и просто собрать 12 отдельных во временную ленту, которую можно сварить в 86R. При работе с данным инструментом не требуется клей или иное клейкое вещество т.к. собранные волокна сразу же укладываются в держатель. RT-02 не требует укладки волокон в цветовой последовательности, что необходимо в других инструментах для сборки лент. Пользователь берет любое волокно и устанавливает его в слот в соответствии с меткой на инструменте. С помощью RS-02 можно собирать волокна с покрытием 200мкм и 250мкм. Также возможна сборка волокон с покрытием 200 мкм в ленту с шагом 250мкм с помощью держателя FH-70-12PC или держатель FH-70-12-200 с красным стикером с расстоянием 200мкм.

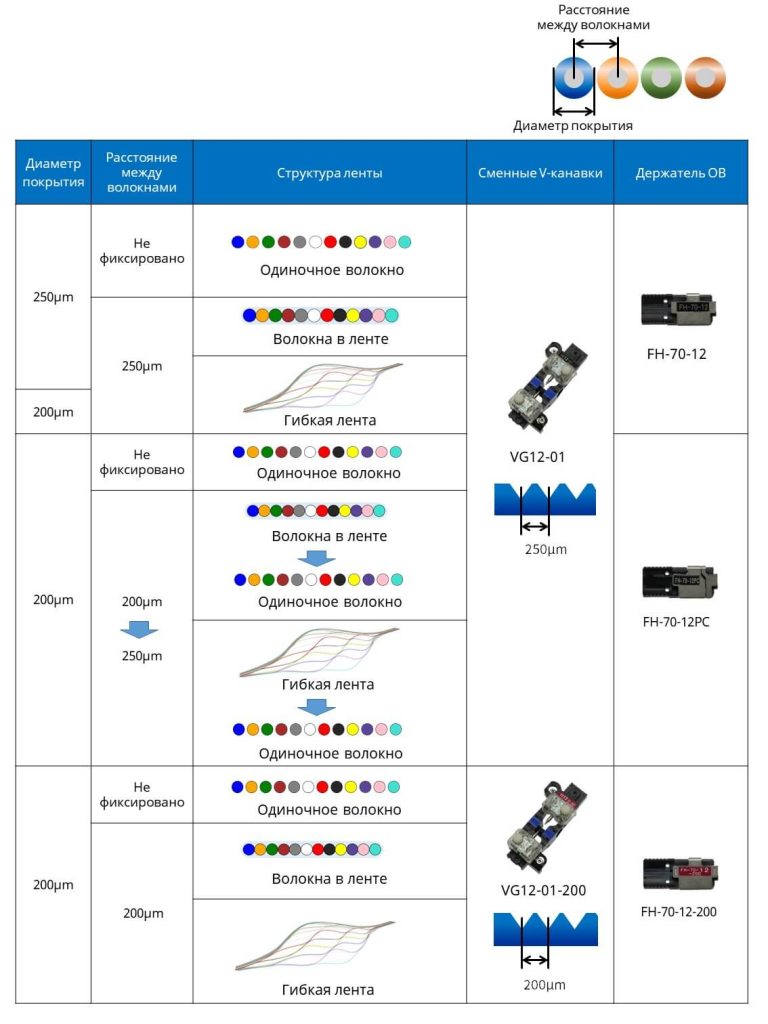

6. Аксессуары для 86R12, позволяющие сварить любую комбинацию из лент 250мкм и 200мкм
Хорошо развитая работоспособность
1.Переносной кейс
Есть несколько вариантов использования переносного кейса от 86R12. Аппарат готов к использованию, как только открыли кейс, а также, в зависимости от условий, можно работать, установив аппарат на крышку, или используя только рабочий стол.
2. Рабочий стол
Рабочий стол имеет много функций. Имеется два выдвижных ящика, достаточно больших для хранения инструментов или батарей. Рабочий стол можно также разделить на две части, чтобы установить его в соответствии с рабочим пространством.
Технология Active Fusion Control
86R оснащена технологией ACTIVE FUSION CONTROL с двумя ключевыми компонентами. Данная функция обеспечивает стабильные результаты сварки различных волокон и разных полевых условиях
1. Active Fusion control в режиме
реального времени
Между электродами 86R большое расстояние, что позволяет нагревать волоконную ленту равномерно. Аппарат оснащен функцией управления мощностью сварки в реальном времени путем анализа яркости волокна во время сварочной дуги. Таким образом аппарат сваривает волокна на оптимальных параметрах. 86R не оснащен механизмом выравнивания волокон по сердцевине, однако эффекты поверхностного натяжения позволяют минимизировать возникшие ранее смещения.
2. Active Fusion control с помощью
V-канавок и числа волокон
86R автоматически определяет оптимальные параметры сварки, ориентируясь на установленные V-канавки и число волокон.
Расстояние 250мкм / 12-в лента
Расстояние 200мкм / 12-в лента
Одиночное волокно
Технология Active Blade Management
1. Активное автоматизированное
вращение ножа
Сварочный аппарат 86R и скалыватель CT50 оснащены функцию беспроводной передачи данных, что позволяет автоматически вращать нож, когда аппарат определяет, что нож затуплен. К 86R возможно подключить одновременно два скалывателя СТ50.
2. Активный контроль ресурса ножа
Сварочный аппарат 86R отображает оставшийся ресурс ножа и сообщает пользователю, когда необходимо поменять позицию, высоту ножа или сам нож.
3. Контроль качества очистки
Когда пользователь меняет режим сварки, например, с 12-в ленты на SWR, беспроводная команда от сварочного аппарата автоматически изменяет температуру и время нагрева RS03.
